Opis

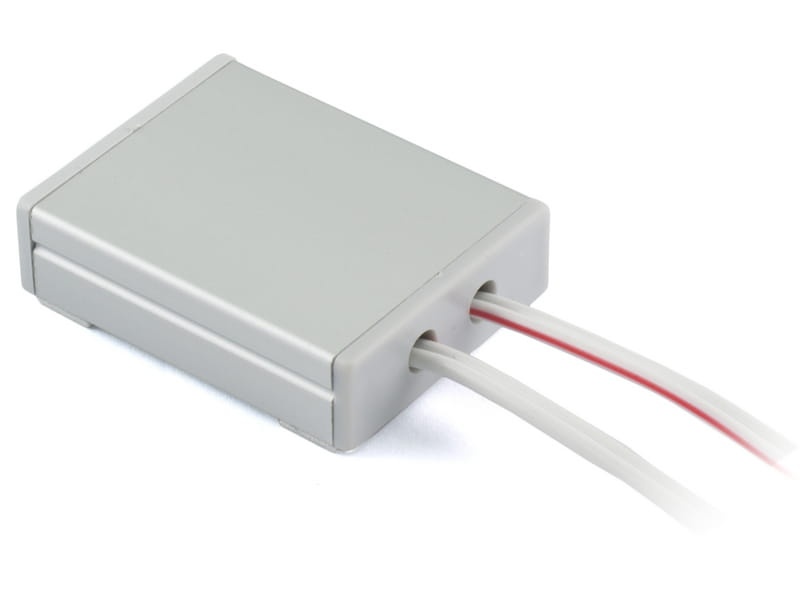

Włącznik UL-DOOR przeznaczony jest załączania i wyłączania oświetlenia LED na 12V lub 24VDC i oświetlenia w skład którego wchodzą tradycyjne żarówki żarowe lub halogenowe 12VDC. Może to być oświetlenie montowane w profilach aluminiowych, jak i inne oświetlenie funkcjonalne czy reklamowe. Urządzenie może sterować następującymi obciążeniami:
- włącznik taśm i listew LED dowolnego koloru zasilanych z 12V lub 24VDC
- włącznik żarówek LED zasilanych z 12V DC nieposiadających żadnego obwodu stabilizacji prądu i napięcia
- włącznik tradycyjnych żarówek lub żarówek halogenowych 12V DC
DANE TECHNICZNE
Zasilanie: 12V DC lub 24V DC
zasięg działania: do 10cm
obciążenie: dla 12V DC – max 3A (36W)
dla 24V DC – max 3A (36W)
klasa szczelności: IP20
długość przewodów: ok. 20cm
wymiary urządzenia: 41mm x 32mm x 10mm
MONTAŻ

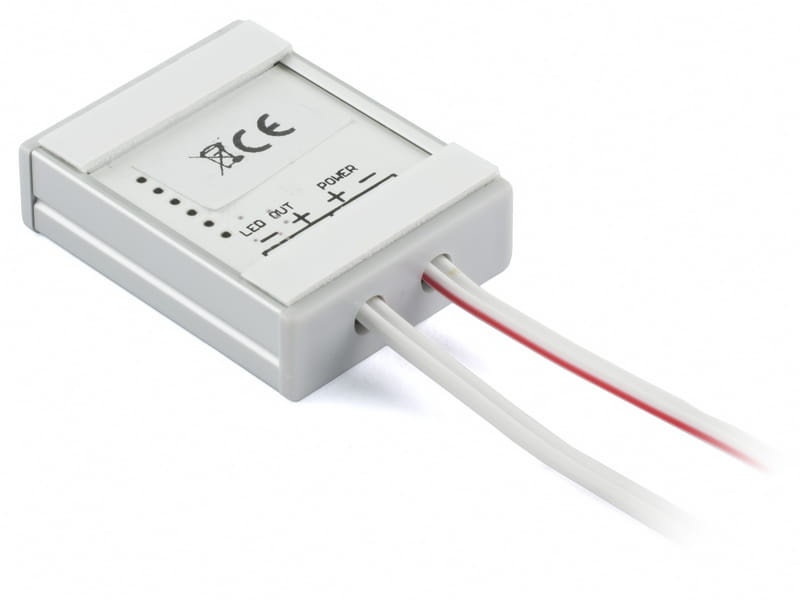

- do przewodów oznaczonych na rysunku LED OUT, należy podłączyć źródło światła;
- napięcie zasilania 12V lub 24V DC należy doprowadzić do przewodów zasilających oznaczonych na powyższym rysunku jako POWER;
- po prawidłowym podłączeniu zasilania zostanie przeprowadzony test obciążenia: urządzenie rozjaśni się do 100%, a po chwili ściemni.
Schemat podłączenia:
DZIAŁANIE
Odsłonięcie sensora (np. otworzenie drzwiczek) skutkuje szybkim rozjaśnieniem podłączonego oświetlenia do 100% jasności. Zasłonięcie włącznika (np. zamknięcie drzwiczek czy szuflady) spowoduje natychmiastowe wyłączenie oświetlenia.
UWAGA!
Brak jakiejkolwiek reakcji na przeszkodę lub brak testu po włączeniu zasilania może być spowodowany odwrotnym podłączeniem napięcia zasilania. W przypadku problemów z instalacją i uruchomieniem należy skonsultować się z producentem.
